子书城市管网漏水监测平台(zbook PNLM 1.0)

子书管网漏失及管路探测声学技术解决方案

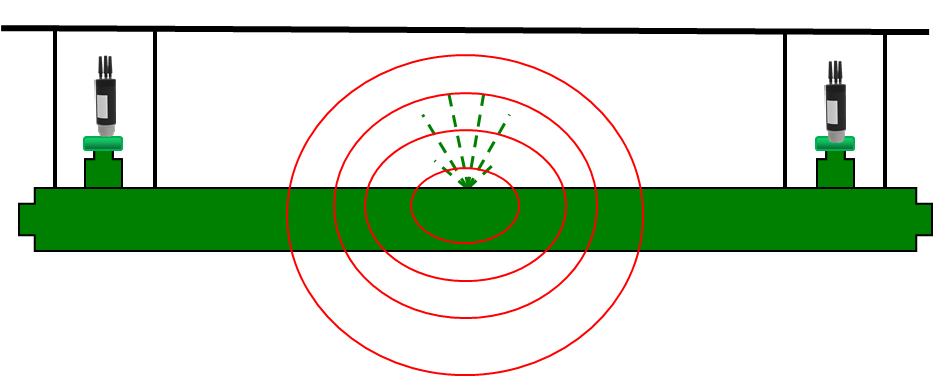

漏水噪声监测原理

漏水产生的振动 (压力波,声波),可通过管壁和水传播。漏水噪声监测仪接收存储并初步分析沿着管壁传播的振动信号,并通过NB-IOT至信号处理服务器,然后进行进一步数据分析。

子书城市管网漏水监测平台(zbook PNLM 1.0)

噪声监测仪可在设置的夜间时间段如(2:00-4:00)采集管壁的多组噪声数据进行预处理分析,并在设定时间段如(6:00-8:00)将预处理遴选的最贴近管壁真实噪声音频文件及特征数据通过NB-IoT传输至网络,在平台进一步处理分析,从而查明记录仪附近管道是否存在泄漏,可进行大面积管网漏水监测,为漏水点精定位提供依据。

漏水噪声监测仪功能特点

  • 新一代综合NB-IoT,Lora及GPS定位技术
  • 每天上报:渗漏状态、渗漏音频文件
  • 渗漏报警后,相关升级版管道探头自动同步相关测量分析,在预定位基础上自动精确定位,无需预定位后人工现场精确定位。
  • 天线:可选10m延长防水天线或井盖表面安装天线
  • Lora巡检:近端数据收集
  • 无线电发射设备型号核准

主要信号处理技术:

  • 信号放大
  • 数字化滤波技术
  • 数字噪声强度记录
  • 最小值比较记录技术
  • 连续监测技术

漏水噪声预警监控系统构架

子书城市管网漏水监测平台(zbook PNLM 1.0)
子书城市管网漏水监测平台(zbook PNLM 1.0)

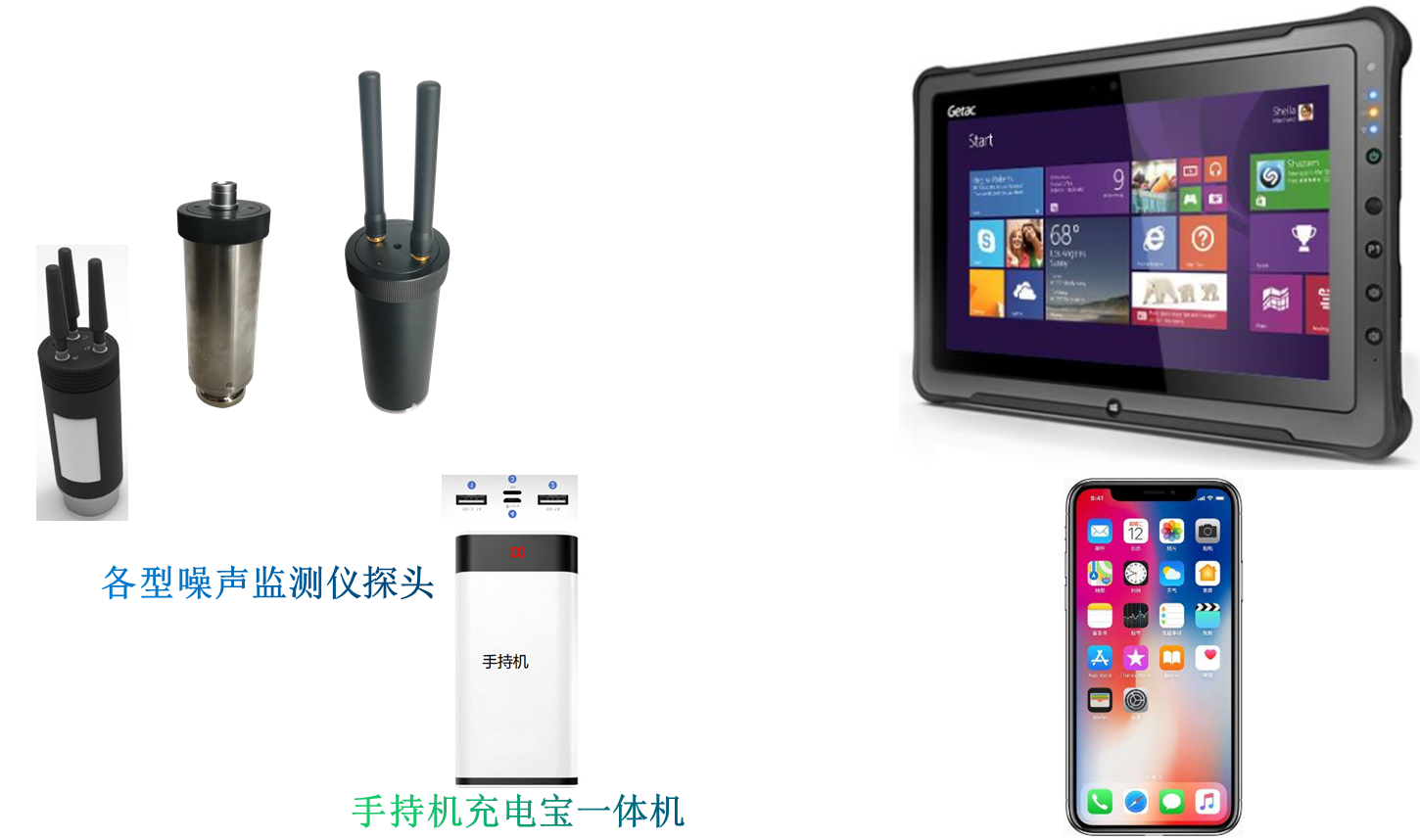

漏水噪声监测仪系统组成

子书城市管网漏水监测平台(zbook PNLM 1.0)

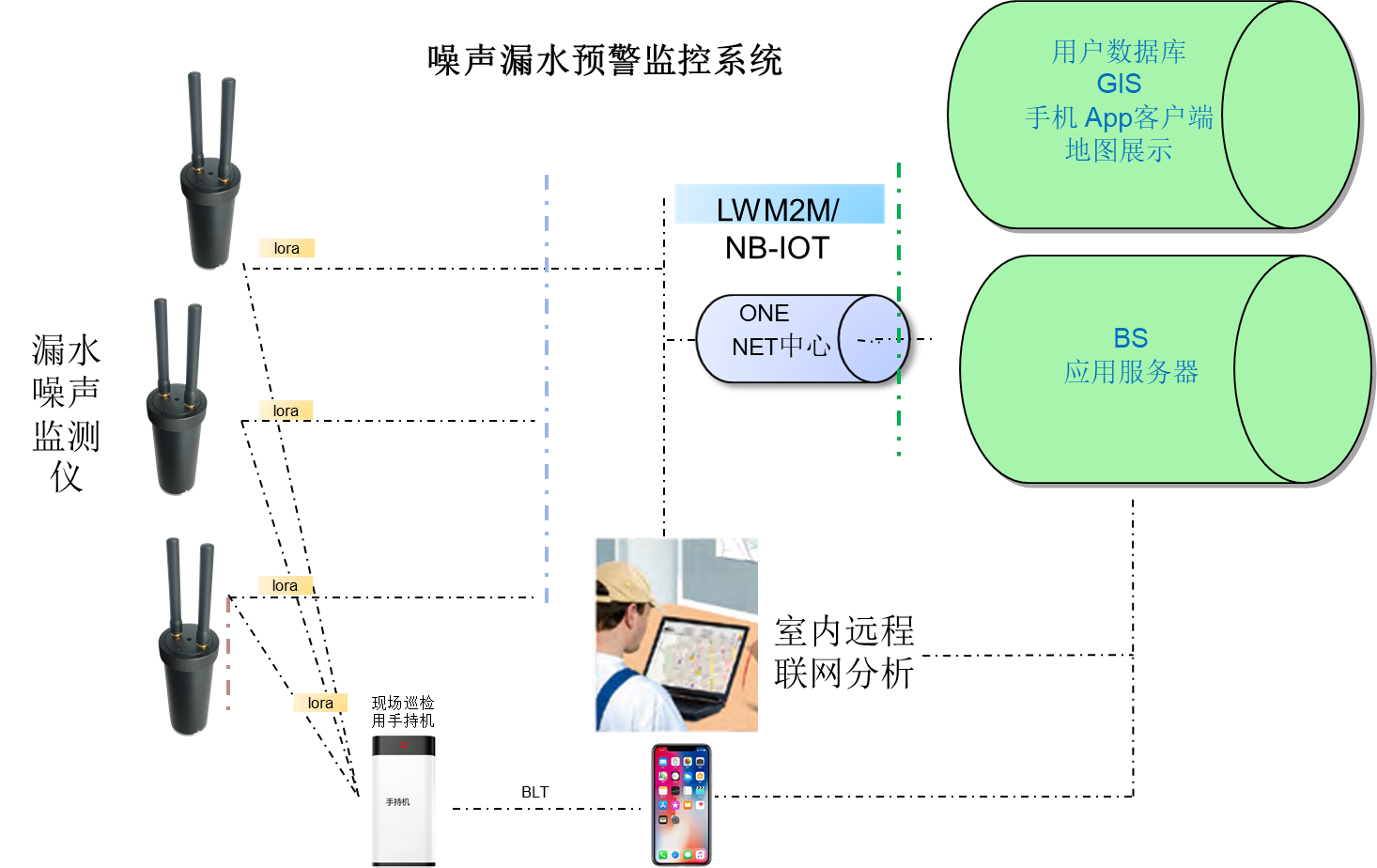

采集器及无线联网转发器工作原理示意图
  • 高灵敏度传感器,国家声学计量实验室检测
  • 强磁吸附安装,无损安装和拆装
  • IP68防水等级,水深10米正常工作
  • 内置大容量锂电池,最多工作5年,可更换
  • 探头具备GPS定位功能,保障资产安全
  • NB-IOT,Lora,GPS综合无线采集传输
  • 采用最小信号处理技术, 不受环境噪声影响
  • 漏水声强度和频率检测算法,协助辅助判决

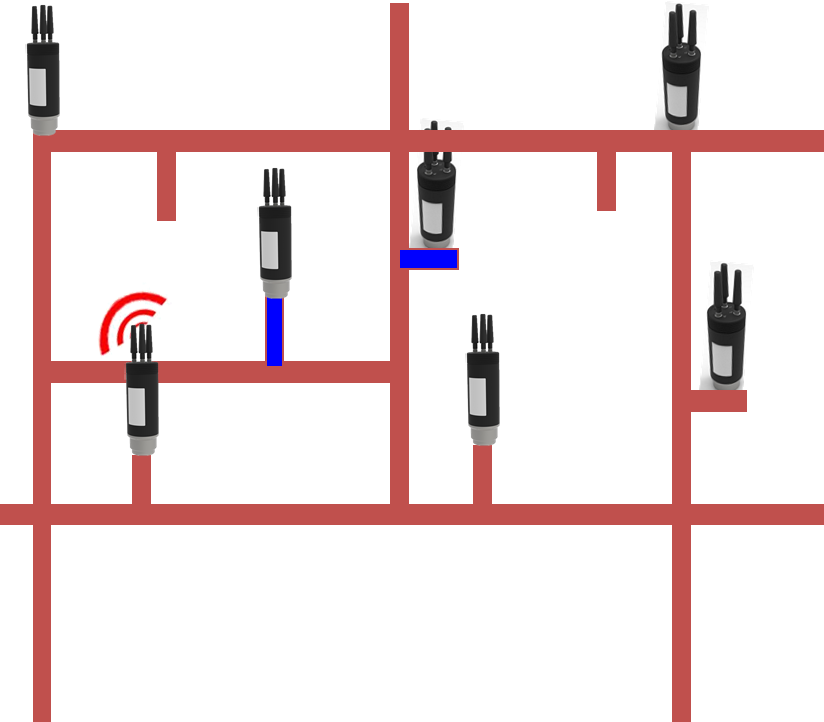

系统管网安装布点

子书城市管网漏水监测平台(zbook PNLM 1.0)
  • 网格化安装
  • 流动性安装或固定安装
  • 消火栓、闸阀或其他管道暴露处
  • GIS地图预警显示,红、橙、绿三色指示。

漏水噪声监测预警系统特点

  • 测试面积大,只需一次测试就能完成预定位和精定位
  • 测试时不需要管道参数,可发现漏水区段
  • 根据记录仪探头的漏水数据进行自动数字滤波,结果更准确
  • 既可以象常规相关仪一样使用,又能配备多个探头用于大面积普查,一次可确认多个漏水点
  • 检漏速度快,减少劳动强度,提高检漏效率

功能特点(可按要求定制功能):

  1. 三个模式:
    主动巡检模式:访问的时候传输数据;
    被动巡检模式:在线发送数据,配合转发器进行数据远传;
    监控模式和在线相关:可实时监控现场数据,可选择任意两个采集器数据进行相关分析,远程定位漏点。
    现场采集模式:
    增加现场工作模式,通过手持机和无线采集器实时采集并进行相关分析。(集合噪声采集和相关功能一体,性价比高)
  1. BS后台软件:
    可选单个采集器历史数据对比;
    可选区域某两个采集器数据横向数据对比;
    声音文件存储;
    可对现场声学探头数据采集器进行工作参数和模式设置;
  2. 声学探头数据采集器:
    可存储约100个记录,单次记录时间长度可设;
    电池寿命约为10000次数据采集;
    AGC专用增益控制算法;
    GPS 位置定位功能。

漏水噪声监测仪安装

子书城市管网漏水监测平台(zbook PNLM 1.0)
采集器及无线联网转发器的安装

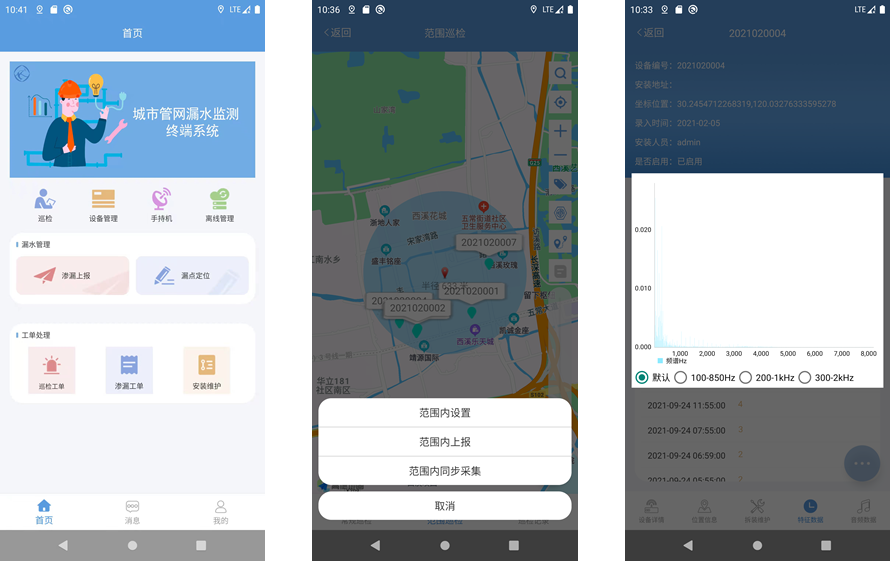

漏水检测终端APP相关功能

子书城市管网漏水监测平台(zbook PNLM 1.0)
连续的噪声和主频较高的频谱表示漏水的发生
  • 现场安装拆卸操作
  • GIS地图泄漏预警显示
  • 设备列表展示分析
  • 历史音频可回放供人工倾听审核
  • 历史数据分析结果展示
  • 可设置噪声仪对漏点精确定位

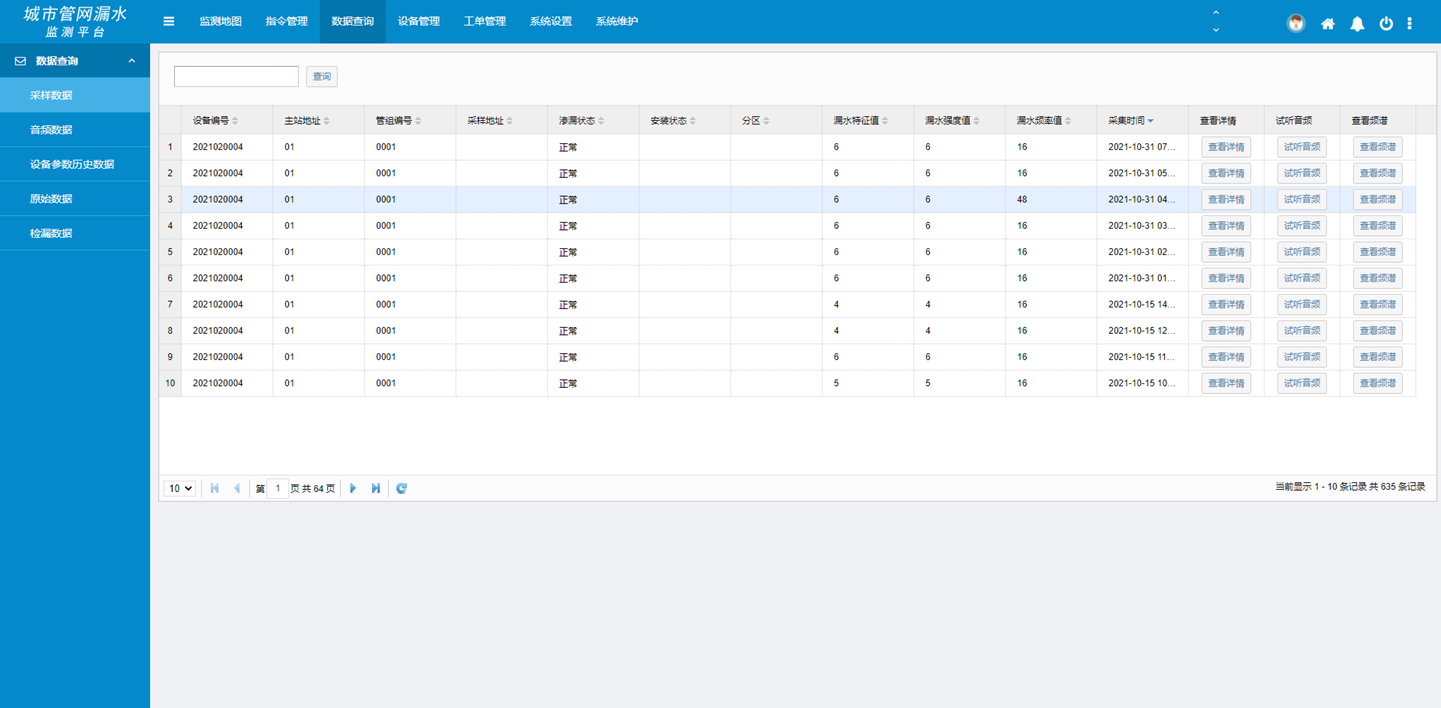

平台后台功能

子书城市管网漏水监测平台(zbook PNLM 1.0)

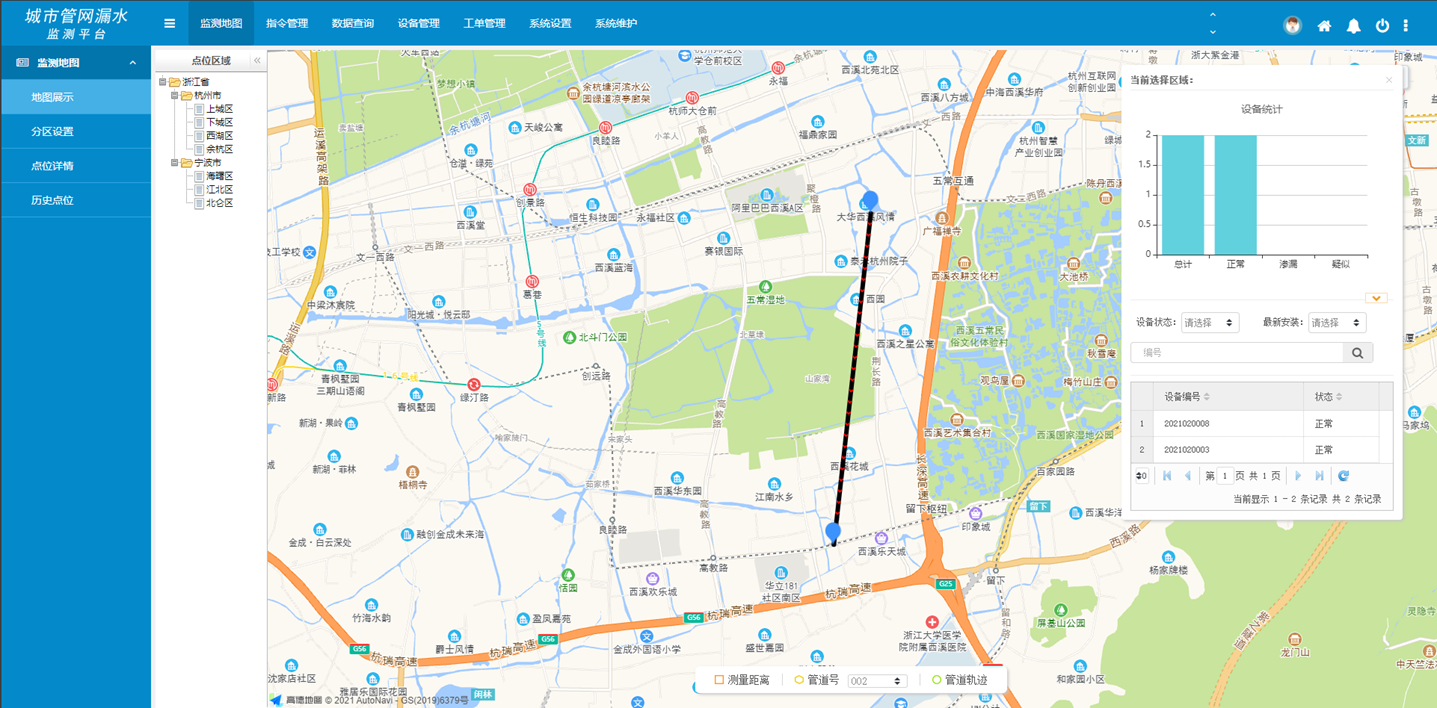

漏水噪声监测预警监控平台
子书城市管网漏水监测平台(zbook PNLM 1.0)
  • 渗漏监测
  • 数据分析(渗漏数据、音频数据、设备参数)
  • 设备管理(资产档案管理、设备安装、设备拆卸、手持机)
  • 命令及指令管理(固件升级、参数设置、在线定位)
  • 使用指南及培训等

系统优势总结

优势一:

  • 改变传统检漏模式,白天检漏为主
  • 简单易行,准确可靠,快速查漏

优势二:

  • 释放劳动力,缩短巡检周期
  • 破除检漏盲区,实现全覆盖
  • 重要管线和薄弱节点长期监测

优势三:

  • 建立队伍,提升管网安全预警能力
  • 实现主动控漏,时刻掌握总管及重要区域隐患
  • 保障安全
